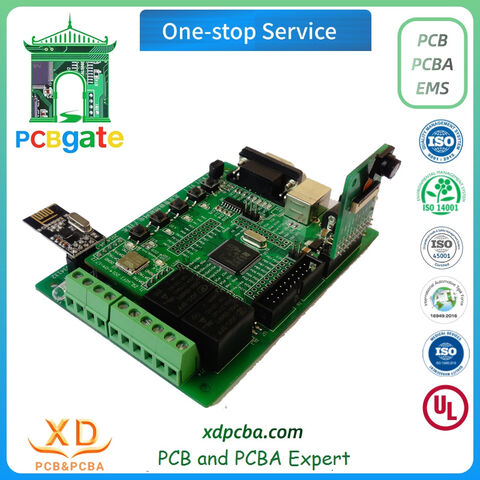

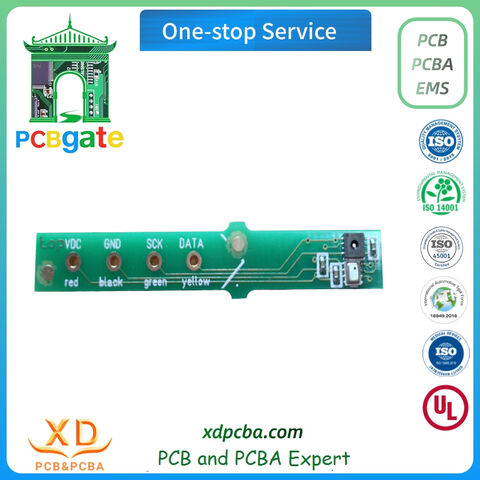

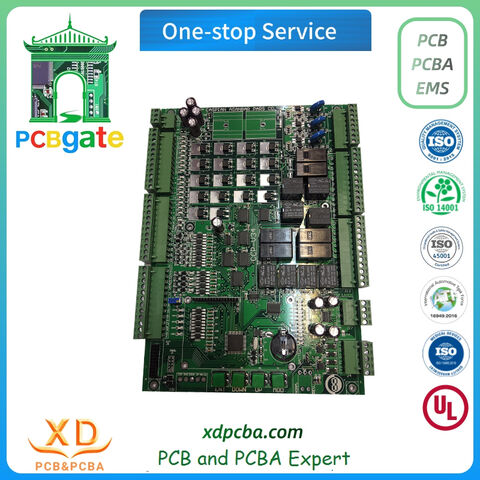

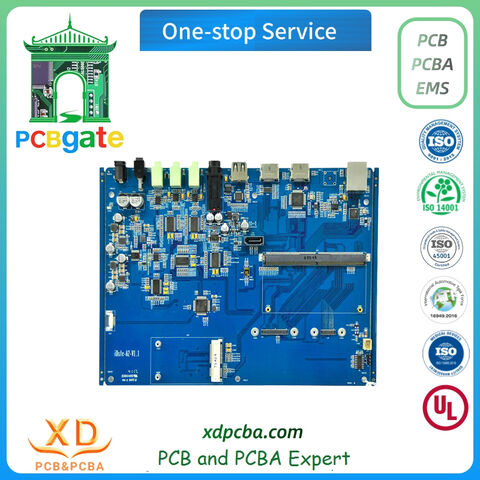

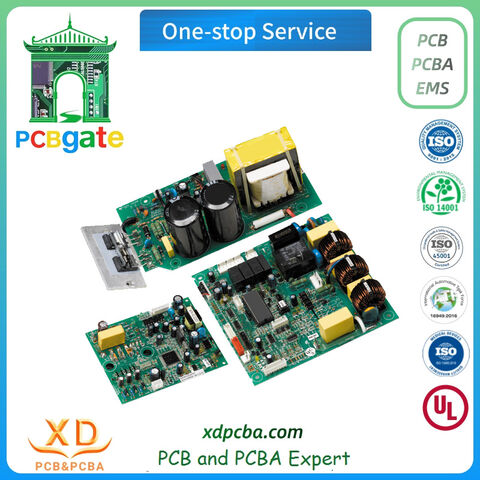

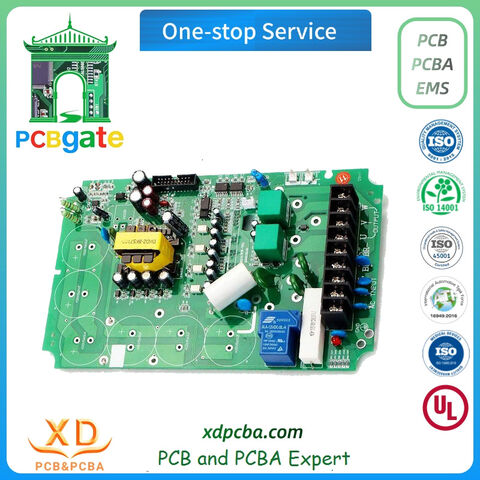

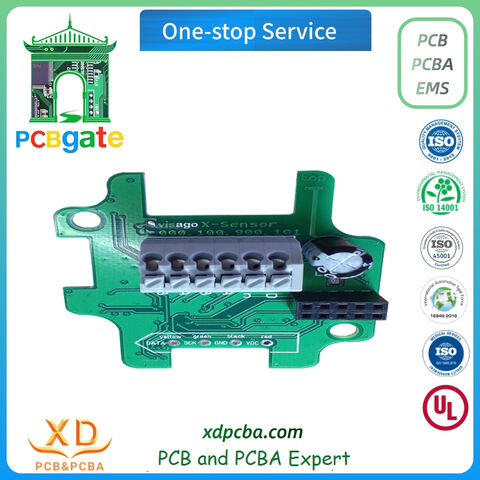

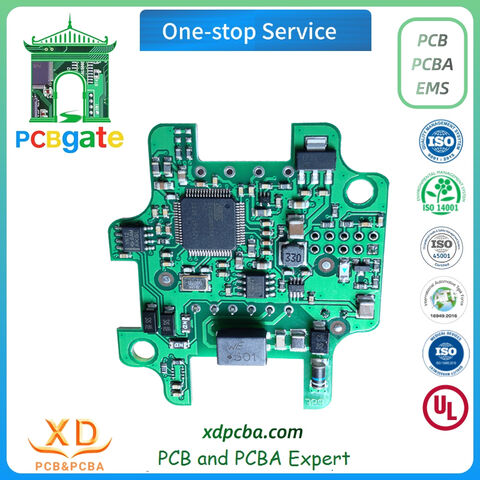

Fabricant Chinois de Fabrication de PCB Électroniques, Production de Masse de Cartes de Circuits Imprimés (PCB), Assemblage de PCB
US$ 0.5
100–4999 Pièces
US$ 0.4
≥5000 Pièces
Attribut du produit
Type:
PCBA BMS, PCBA de communication, PCBA d'électronique grand public, PCBA d'appareils électroménagers, PCBA LED, PCBA de carte mère, PCBA d'électronique intelligente, PCBA de chargement sans fil
Couches:
Double couche, Multicouche, Simple couche, 2 épaisseurs, 4 couches, 6 couches, 8 couches, 10 couches, 12 couches
Revêtement métallique:
Argent, Étain
Délai : 7 – 15 Jours
Type d'entreprise: , Exportateur, Vendeur en ligne, Distributeur, Société commerciale, Fabricant
High
Taux de réponse
≤24 h
Délai de réponse
700 à 749
Employés
Brochure sur l’entreprise/le produit
7124.13 KB
Visiter le magasin
Suivre
Certificats produit
Rapport d'essai
From 2024/11/28
ATTEINDRE
From 2024/11/28
Rapport d'essai
From 2024/11/28
Informations produit
Composants électroniques haute fréquence pcba circuit imprimé

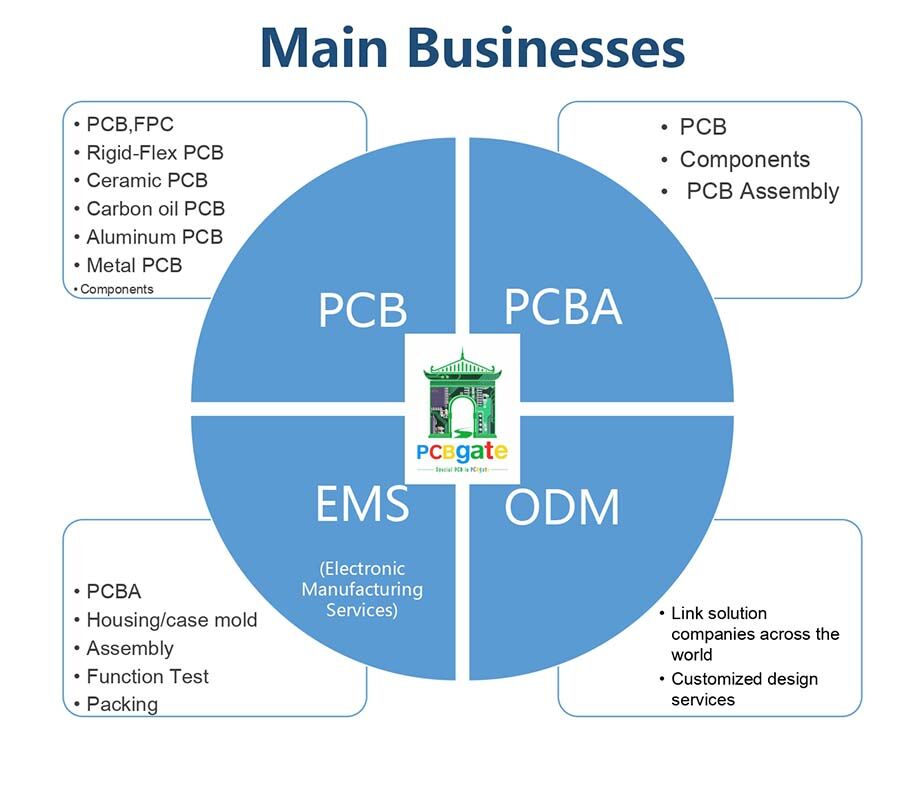

PCBgate Group company introduction
Capacité de produit de carte PCB
| Article | Spécification |
|---|---|
| Matériel | FR-4,FR1, CEM-1, CEM-3, aluminium, céramique, stratifié à dos métallique, etc. Faites également de la vaisselle, du taconique, des PCB de Rogers, etc. |
| Remarques | La haute Tg CCL est disponible (Tg>= 170 ℃) |
| Épaisseur de la planche de finition | 0.2mm-6.00mm(8mil-126mil) |
| Finition de surface | Doigt d'or (>= 0.13um), or d'immersion (0.025-0075um), or plaqué (0.025-3.0um), HASL(5-20um), OSP(0.2-0.5um) |
| Forme | Routage 、 Poinçon 、 V-cut 、 Chamfer |
| Traitement de surface | Masque à souder (noir, vert, blanc, rouge, bleu, épaisseur> = 12um, bloc, BGA) |
| Sérigraphie (noir, jaune, blanc) | |
| Peel capable-masque (rouge, bleu, épaisseur> = 300um) | |
| Noyau minimum | 0.075mm(3mil) |
| Épaisseur de cuivre | 1/2 oz min; 12oz max |
| Largeur de trace min et espacement des lignes | 0.075mm/0.1mm(3mil/4mil) |
| Diamètre de trou min pour le forage CNC | 0.1mm(4mil) |
| Diamètre de trou min pour le poinçonnage | 0.6mm(35mil) |
| La plus grande taille du panneau | 2000mm * 700mm |
| Position du trou | /-0.075mm(3mil) CNC Forage |
| Largeur de conducteur (W) | +/-0,05mm(2mil) ou +/-20% de l'original |
| Diamètre du trou (H) | PTHL: /-0.075mm(3mil) |
| Non PTHL: /-0.05mm(2mil) | |
| Contour de la tolérance | /-0.1mm(5mil) routage CNC |
| Warp & Twist | 0,70% |
| Résistance d'isolation | 10Kohm-20Mohm |
| Conductivité | <50ohm |
| Tension d'essai | 10-300V |
| Taille du panneau | 110x100mm(min) |
| 2000x700mm(max) | |
| Mal-enregistrement de couche | 4 couches: 0.15mm(6mil)max |
| 6 couches: 0.25mm(10mil)max | |
| Espacement min entre le bord du trou et le motif des circuits d'une couche intérieure | 0.25mm(10mil) |
| Espacement min entre le contour de la planche et le motif de circuit d'une couche intérieure | 0.25mm(10mil) |
| Tolérance d'épaisseur de planche | 4 couches: /-0.13mm(5mil) |
Capacité de produit d'Assemblée de carte PCB (SMT)
| Capacité SMT | |
|---|---|
| Article SMT | Capacité |
| PCB Max. taille | 510mm * 1200mm(SMT) |
| Composant de puce | 01005,0201, 0402, 0603, 0805, 1206 paquet |
| Espace min. pin d'IC | 0.1mm |
| Précision max. de l'assemblage IC | ± 0.01mm |
| Capacité d'assemblage | ≥ 8 millions de pionts/jour |
| Capacité DIP | 6 lignes de production DIP |
| Test d'assemblage | Essai de pont, essai d'AOI, essai de rayon X, TIC (dans l'essai de circuit) |
| FCT (test de circuit fonctionnel) | Essai actuel, essai de tension, essai à hautes températures et à basse température, essai d'impact de baisse, essai vieillissant, essai de preuve de l'eau, essai à l'épreuve des fuites et essai différent etc. peuvent être faits selon votre condition. |

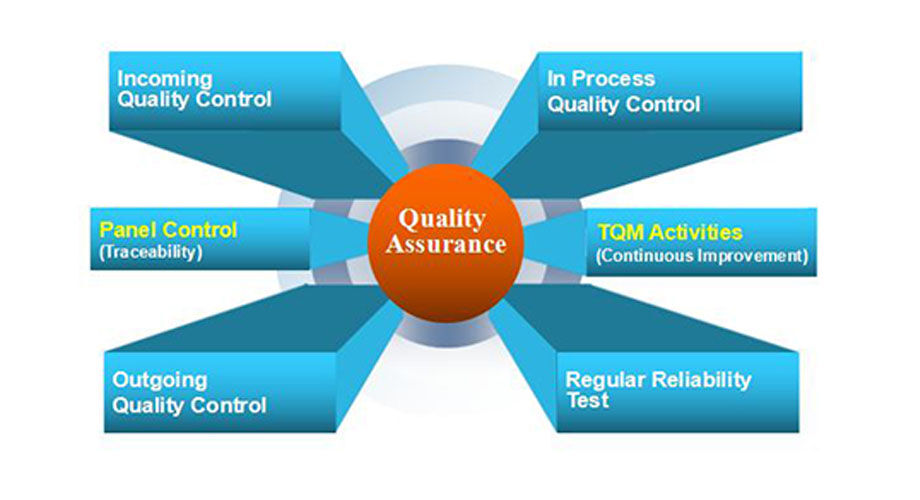

Contrôle qualité
Les clients visitent notre usine
Exposition d'exposition:
Munich Exhibition&Moscow：
Russia Exhibition：
Q1: êtes-vous une usine ou une société commerciale?

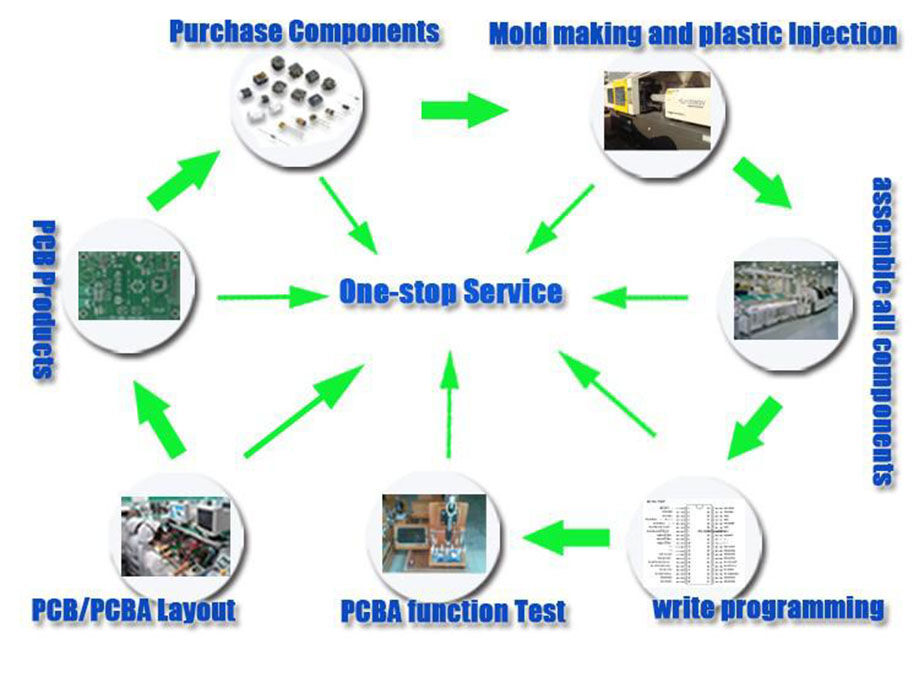

A: Xing Da Electronic Technology Co., ltd is leading OEM PCB&PCBA manufacturer in China with over 14 years rich experience. Our aim is “One-Stop service, smart manufacturing, make your production easier.”
Q2: ce qui est nécessaire pour la citation?
A:1. PCB et FPC
We need Ger ber files and specification for quotation
2. PCBA (= Assemblage des composants PCBA)
For PCBA, please send Ger ber files, specification and Bom list for factory price.
Q3: Mes fichiers PCB ou PCBA sont-ils sûrs si je vous les envoie pour la fabrication?
A: Nous respectons l'autorité de conception du client et ne fabriquerons jamais PCB ou PCBA pour quelqu'un d'autre sans votre permission. Nous ne partageons jamais les documents des clients avec des tiers. NDA est acceptable.
Q4: quel paiement acceptez-vous?
A: T/T,Western Union,Paypal, L/C, carte de crédit, chèque, d'autres
Q5: What's your shipping method?
A: 1. We have our own forwarders to ship goods with competitive price by DHL, UPS, FEDEX, TNT,EMS etc. We can also arrange shipments via sea or air depending on your specific requirements."
2. If you have your own forwarder, we can cooperate with them.
Q6: Que diriez-vous du MOQ?
A: There is no MOQ. We can produce prototypes, small orders, or large volumes.
Contactez-nous:
Mobile/WeChat/WhatsApp:86 15919476409
Skype:Zenglixia666Site Web:Www.xdpcba.com;
Courriel:Sales@xdpcba.com; bluesky@xdpcba.com
Principaux marchés d'exportation
-Amérique du Nord
-Europe occidentale
-Asie
-Australasie
-Amérique centrale/du Sud
-Europe de l'Est
-Moyen-Orient/Afrique
-Russie; NorvègeTélécharger plus d'informations sur ce produit
Technical Specification
911.79kb
Informations d’expédition
- Port FOB: Shenzhen
- Délai : 7–15 Jours
- Poids par unité: 10.0 Grammes
- Dimensions par unité : 10.0 x 5.0 x 0.16 Centimètres
- Code HTS américain: 8534.00.90 00
- Unités par carton d'exportation: 5000.0
- Dimensions du carton d'exportation: 44.0 x 30.0 x 34.0 Centimètres
- Poids du carton d'exportation: 5.0 Kilogrammes
