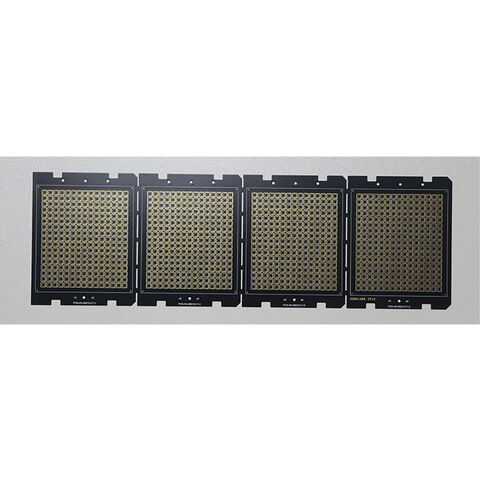

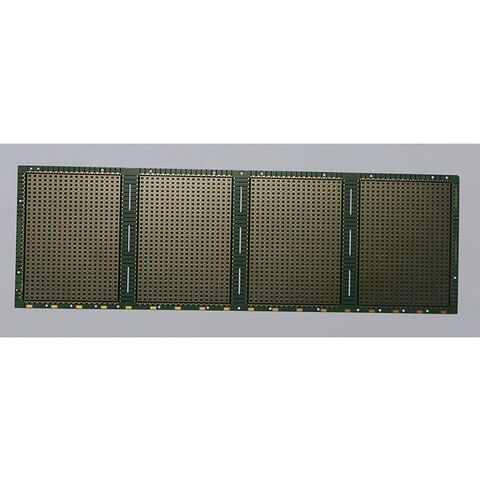

Carte Module de Capteur

Spécifications du panneau de support de capteur

Aperçu des variantes de produit

Nous offronsTrois versions spécialiséesDes panneaux matériels de transporteur de capteur de BT de double-couche, chacun a travaillé pour différents besoins d'application:

Répartition technique par modèle

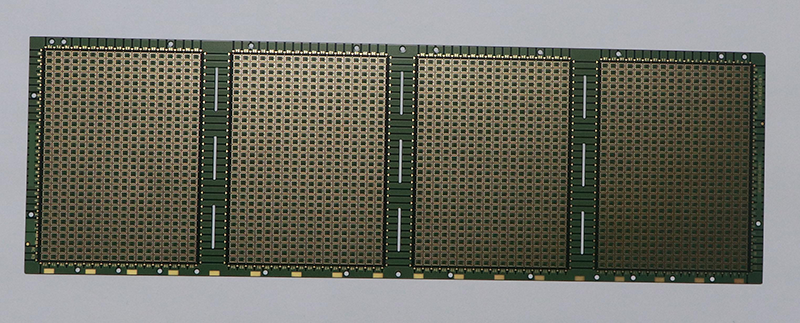

1. Modèle A (0.18mm ENIG) -Pour les capteurs de précision

• Conception ultra-mince: l'épaisseur de 0.18mm permet l'emballage flexible ou compact de capteur.
• Couche d'or de 5 micropouces (0.127μm) pour la liaison fiable de fil.
• La barrière de nickel empêche la diffusion de cuivre (couche de Ni de 3-5μm).
• Or d'immersion (ENIG):
• Avantages:

✅Meilleure intégrité du signal (hautes fréquences matérielles BT à faible perte).

✅Idéal pour les capteurs médicaux/automatiques nécessitant une miniaturisation.

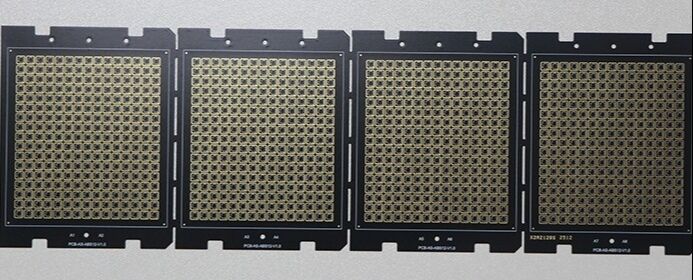

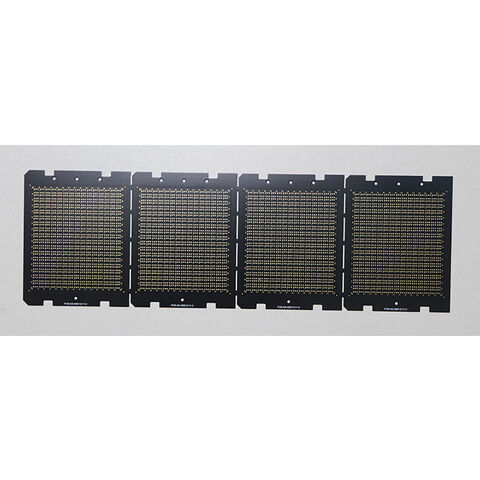

2. Modèle B (finition esthétique de 0,25mm)-pour les appareils grand public

• "Beau" processus arrière:
• Bords nettoyés au laser, pas de bavures visibles ni de décoloration.
• Noir mat ou options de masque de soudure de coutume-couleur.
• Immersion Gold (ENIG): Même couche d'or de 5 μ "que le modèle A.
• Avantages:

✅Apparence premium pour les composants visibles (par exemple, les capteurs de smartwatch).

✅Combine durabilité avec esthétique.

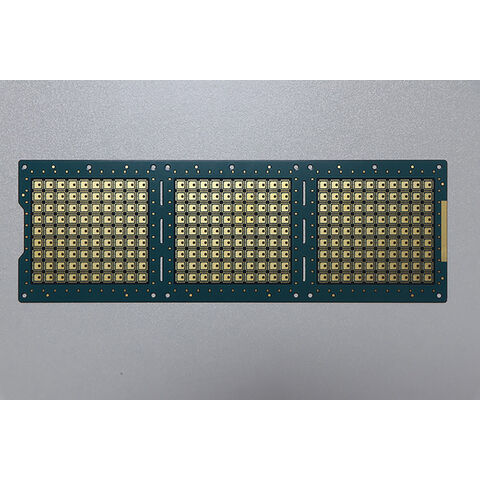

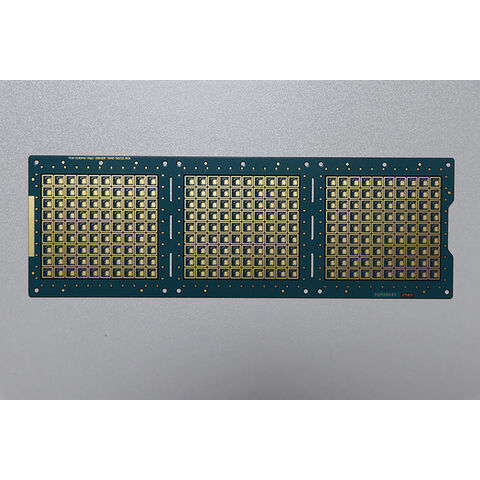

3. modèle C (masque bleu de soudure de 0.25mm)-rentable

• Masque de soudure bleu:
• Contraste élevé pour une inspection optique facile.
• Encre LPI (liquide photo-imageable) standard.
• Avantages:

✅Moins cher vs finitions ENIG.

✅Convient aux capteurs industriels où l'apparence est secondaire.

Faits saillants du matériel et de la performance

• BT (bismaléimide triazine) Base:
• Tg ≥ 180 °C pour la stabilité thermique.
• Dk ≤ 3,8 1GHz pour une transmission de signal stable.
• Avantages communs à tous les modèles:
• RoHS et PORTÉE conformes.
• Support des microvias percés au laser (minimum 75μm).

Guide de sélection

Matériau BT double couche 0.18mm processus de l'or d'immersion

Matériel de BT de Double-couche beau processus arrière, or 5 microinches1 d'immersion

Matériel BT double couche beau processus arrière, immersion or 5 microinches2

Matériau BT double couche, encre bleue 0,25mm, 1

Matériau BT double couche, 0,25mm bleu ink2
