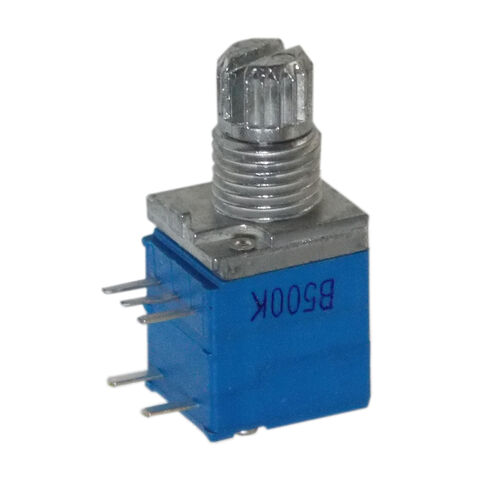

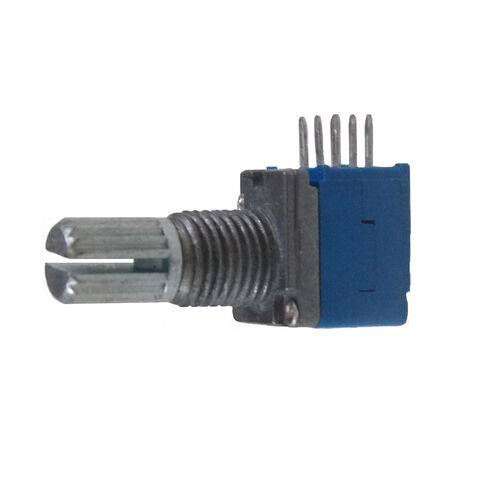

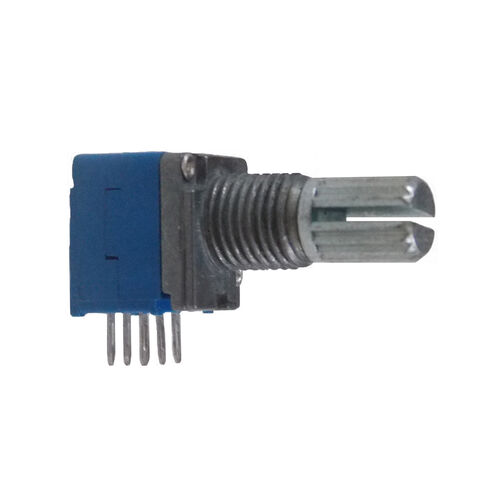

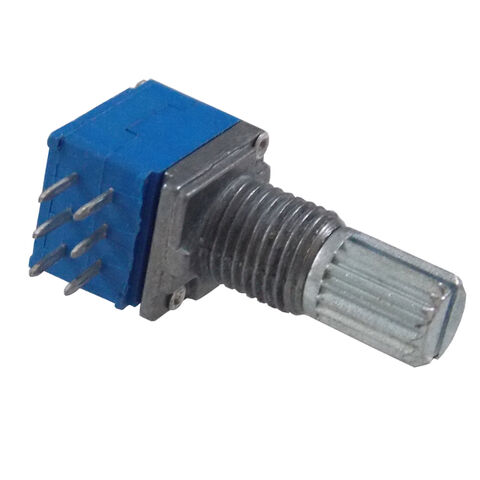

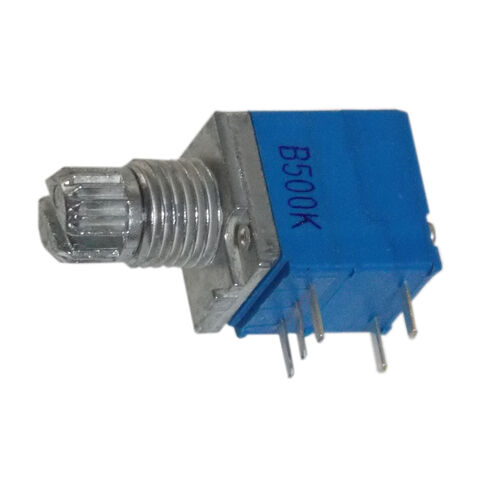

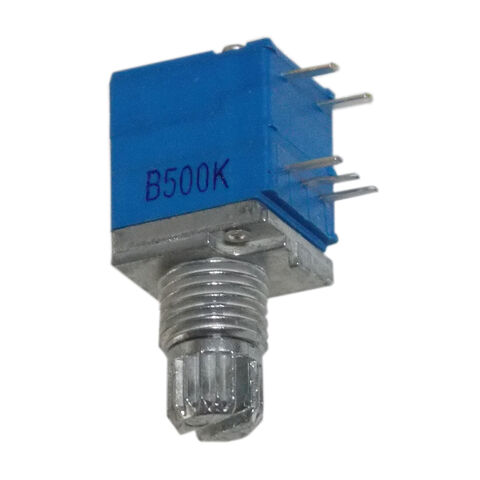

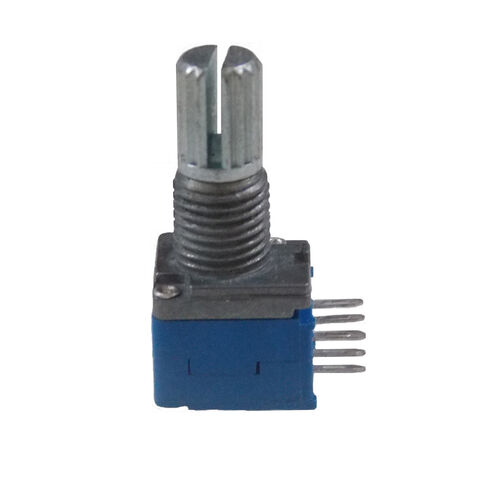

Fabricant taïwanais de potentiomètres rotatifs à arbre métallique de 9 mm

Description:Unités doubles, arbre unique.

Caractère:

1. petite taille, seulement 9,5mm de large.

2. insérez le moulage avec la résine autour de la résistance empêche l'accumulation de flex.

3. unités multiples: disponible avec le commutateur.

Applications:Idéal pour le contrôle du volume, de la tonalité et de la balance de l'audio de voiture, TV, VCD, moniteur, amplificateur.

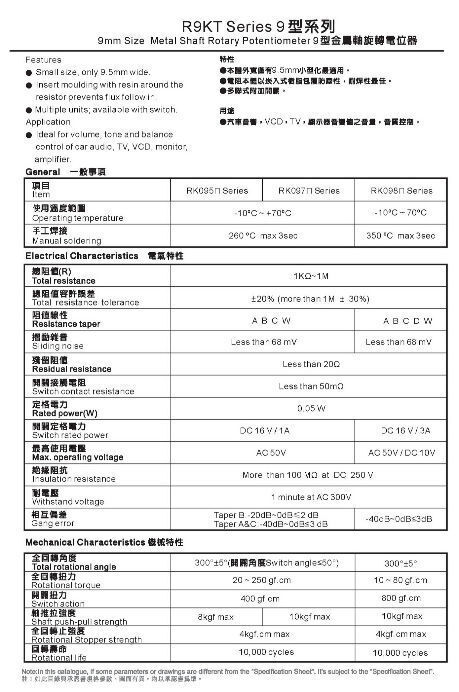

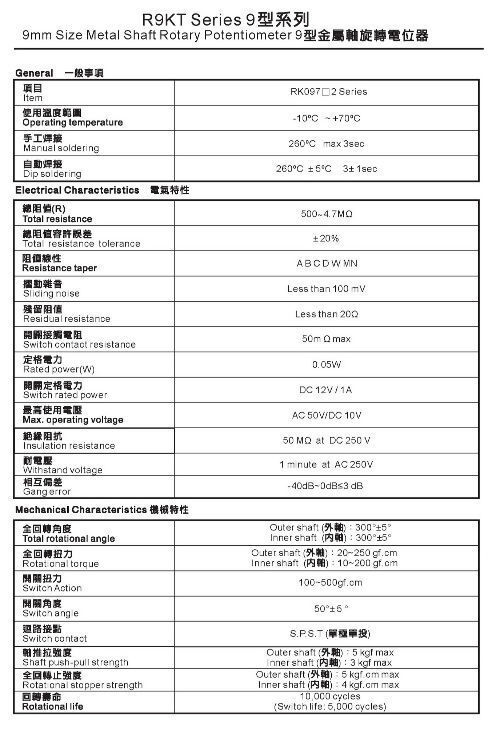

Général:

Température de fonctionnement: -10 ℃ ~ 70 ℃

Soudure manuelle: 260 ℃ 3sec maximum

Caractéristiques électriques:

Résistance totale: 500 ~ 4.7MΩ

Tolérance de résistance: ± 20%

Résistance conique: A B C D W MN

Bruit coulissant: Moins de 47 mV

Résistance résiduelle: Moins de 20 Ω

Résistance de contact du commutateur: 50m Ω max

Puissance nominale (W): B cône 0.08E; Autres cônes 0.05W

Commutateur puissance nominale: DC 12V / 1A

Tension de fonctionnement: B cône AC 50V; Autres cônes DC 20V

Résistance d'isolation: 50MΩ à DC 250V

Tension de tenue 1 minute à AC 250 V

Erreur de gang: -40dB ~ 0dB ≤ 3dB

Caractéristiques mécaniques:

Angle de rotation total: 300 ° ± 5 °

Couple de rotation: Arbre extérieur 20 ~ 250 gf.cm; Arbre intérieur 10 ~ 200 gf.cm

Action de commutateur: 100 ~ 500 gf.cm

Angle de commutation: 50 ° - 5 °

Contact d'interrupteur: S.P.S.T

Résistance push-pull de l'arbre: arbre extérieur 5 kgf.cm max; arbre intérieur 3kgf.cm max

Force de butée de rotation: Arbre extérieur 5 kgf.cm max; Arbre intérieur 4kgf.cm max

La vie de rotation: 10 000 cycles (la vie de commutateur: 5000 cycles)
