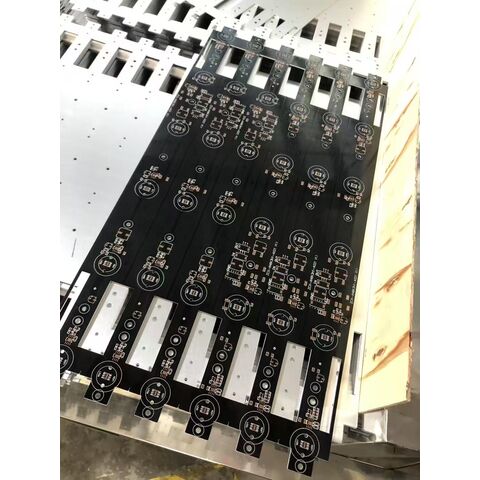

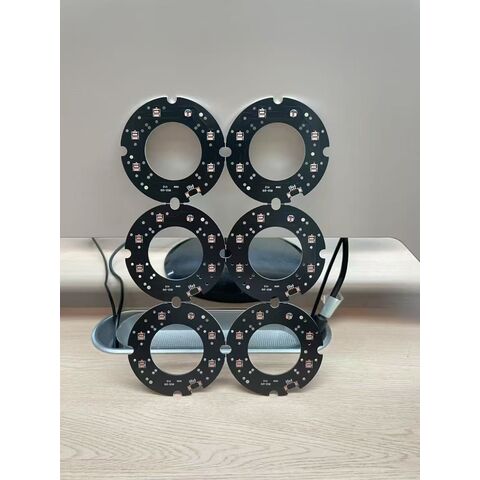

Fabricant de circuits imprimés en aluminium, LED 5050, masque de soudure noir
- US$ 0.1
- Commande minimale :≥1 Pièce
Attribut du produit
Application:
Système de gestion de batterie, Communication, Électronique grand public, Appareils ménagers, LED, Carte mère, Électronique intelligente, Charge sans fil
Couches:
Double couche, Multicouche, Simple couche
Délai : 3 – 14 Jours
Type d'entreprise: Exportateur, Fabricant, Société commerciale
100 à 149
Employés
Brochure sur l’entreprise/le produit
650.38 KB
Visiter le magasin
Suivre
Politique relative aux échantillons
Nous offrons des échantillons gratuits, avec l'expédition et les taxes payées par l'acheteur
Informations produit
Capacité de processus et paramètres de vérification (PCB rigide)
| ARTICLE | Capacités techniques | |||||
| Couches | 1-38L | |||||
| Taille de Max.Board | 1200*610mm | |||||
| 48 "* 24" | ||||||
| Épaisseur de finition de conseil | 0.2mm -- 10.0mm | |||||
| 0,008 "-- 0,4" | ||||||
| Épaisseur de cuivre finie | 17um-420um | |||||
| 0.5OZ -- 12OZ | ||||||
| Largeur Min.Trace/Espace | 0.075mm/0.065mm | |||||
| 0,003 "/0,0026" | ||||||
| Taille du trou min. | 0.15mm | |||||
| 0,006» | ||||||
| Trou Dim. Tolérance (PTH) | ± 0.05mm | |||||
| ± 0.002" | ||||||
| Tolérance de Dim. de trou (NPTH) | ± 0.05mm | |||||
| ± 0.002" | ||||||
| Tolérance d'emplacement de foret | ± 0.05mm | |||||
| ± 0.002" | ||||||
| Degrés de coupe en V | 20-90 °C | |||||
| 20DEG-90DEG | ||||||
| Épaisseur de carte PCB de Min.V-Cut | 0,4mm | |||||
| 0,016" | ||||||
| Tolérance de routage N/C | ± 0.1mm | |||||
| ± 0.004" | ||||||
| Min. Aveugle/Enterré Via | 0.15mm | |||||
| 0,06» | ||||||
| Taille de trou de prise | 0.2mm -- 0.6mm | |||||
| 0,008 "-- 0,024" | ||||||
| BGA PAD min. | 0.2mm | |||||
| 0,008» | ||||||
| Matériaux | FR4(TG130-TG170),Aluminium, Sans halogène, Rogers,ShengYi,KB | |||||
| Finition de surface | HASL-LF,ENIG,ImAg,ImSn,OSP, placage à l'or, ENIG OSP,HAL G/F | |||||
| Warp & Twist | ≤ 0,75% | |||||
| Essais électriques | 50 -- 300V | |||||
| Essai de Solderability | 245 ± 5 °C, secteur 3sec mouillant least95 % | |||||
| Essais de cyclage thermique | 288 ± 5 °C,10sec,3cycles | |||||
| Essai de contamination ionique | Pb,Hg,Cd,Cr(VI),PBB,PBDE six articles sont moins de 1000ppm | |||||
| Essai d'adhérence de Soldmask | 260 °C /-5, 10S,3 fois | |||||
Capacité de processus-Paramètres techniques (FPCB)
| Contenu | Commun | Spécial | Traitement de surface | Épaisseur | |
| Largeur minimale de la ligne | 0.07mm | 0.05mm | Nickel plaqué or | Ni:3-9um;Au:0.03-0.1um | |
| Espacement minimal des lignes | 0.07mm | 0.05mm | |||
| Ouverture minimale de perçage | Φ 0.15mm | Φ 0.1mm | |||
| Tolérance d'ouverture | ± 0.1mm | ± 0.05mm | Or à immersion chimique | Ni:3-5um;Au:0.03-0.1um | |
| Taille maximale de l'imposition (panneau unique) | 610mm * 1200mm (limite d'exposition) | 250mm * 35mm (développez seulement des échantillons d'essai) | |||
| Taille maximale de l'imposition (double panneau) | 610mm * 1200mm (limite d'exposition) | 250mm * 35mm (développez seulement des échantillons d'essai) | |||
| Taille maximale d'imposition (panneau simple et double panneau aucun solide de lumière UV d'encre de auto-séchage de PTH) | 610*1650mm | Or dur électrolytique | Ni:2-9um;Au:0.1-0.3um | ||
| Tolérance d'impédance de conseil fini | ± 10% | Étain pur électrolytique | Sn:3-7um | ||
| Couche de production maximale | 12L | ||||
| Épaisseur au rapport de diamètre | 2:1 (Ouverture minimale 0,1mm) | ||||
| 5:1 (Ouverture minimale 0,2mm) | Anti-oxydation | ||||
| 8:1 (ouverture minimale 0,3mm) | |||||
| Capacité de production mensuelle/m² | 16000 m² | ||||
| Matériel | |||||
| Matériau du substrat | PI(0.5mil,1mil,2mil),PET(0.5mil,1mil) | ||||
| Milieu conducteur | Feuille de cuivre (1/3oz,1/2oz,1oz,2oz) | ||||
| Constantan | |||||
| Pâte d'argent | |||||
| Encre de cuivre | |||||
| Adhésif | Résine époxy, Acrylique, Adhérence | ||||
| Masque de soudure/film protecteur | PI(0.5mil,1mil,2mil)(jaune, blanc, noir) | ||||
| PET(1mil,2mil) | |||||
| Masque de soudure (vert, jaune, noir...) | |||||
| Colle | 3M467,3M468,3M9077,TESA8853. .. | ||||
| Type de renfort | PI,FR4,PET, acier, aluminium... | ||||
L'application de circuits imprimés dans divers domaines

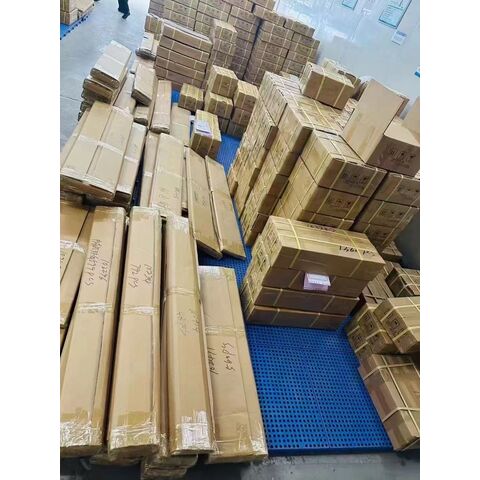

Emballage PCB
FAQ
Q1. What information do i need for PCB quotation?
A: Gerbers file and technical requirements. Such as the material of the PCB, thickness, copper surface, the colour of mask and silkscreen, etc.)
Q2. What file formats are accepted for PCB production?
A: File: CAM350 PCB files: Protel 99SE, PADS, CAD, Altium Designer.
Q3. Are my files safe?
A: Your files are held in complete safety and security.We protect the intellectual property for our customers in the whole
process.. All documents from customers are never shared with any third parties.
Q4. What is the MOQ?
A: Our company does not have the minimum order quantity. We are able to flexibly handle small batches and mass production.
Q5. How much for the shipping cost?
A: The shipping cost is determined by the destination, weight, packing size of the goods. Please let us know if you need us to quote you the shipping cost.
Informations d’expédition
- Port FOB: Shenzhen
- Délai : 3–14 Jours
- Poids par unité: 700.0 Grammes
- Dimensions par unité : 50.0 x 1.0 x 0.15 Centimètres
- Code HTS américain: 8534.00.90 00
- Unités par carton d'exportation: 10.0
- Dimensions du carton d'exportation: 50.0 x 30.0 x 10.0 Centimètres
- Poids du carton d'exportation: 0.5 Kilogrammes
Principaux marchés vers lesquels les produits sont exportés
- - Moyen-Orient/Afrique
- - Amérique du Nord
- - Europe de l'Ouest
- - Asie
- - Australasie
- - Amérique centrale/du Sud
- - Europe de l'Est
