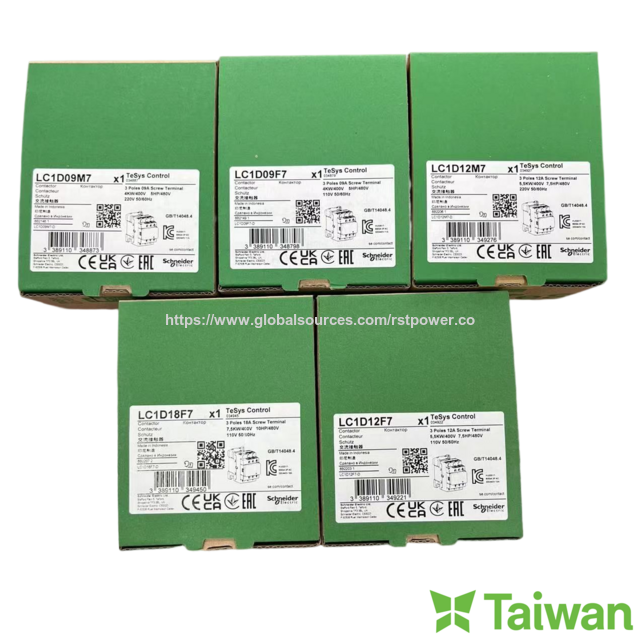

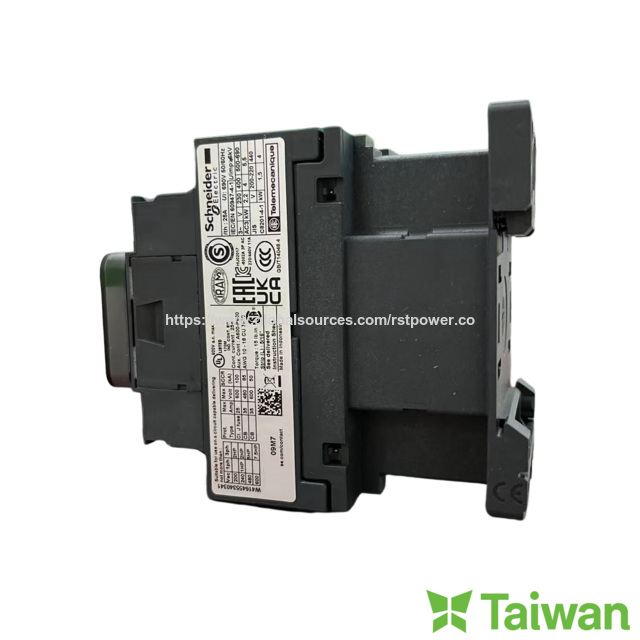

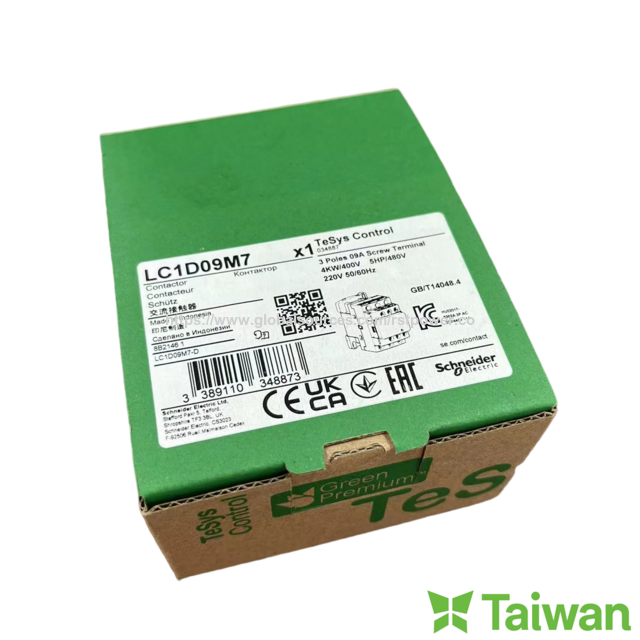

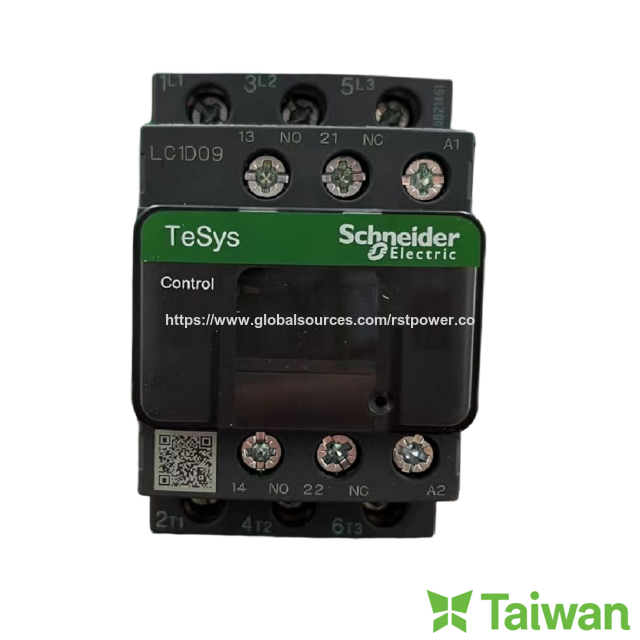

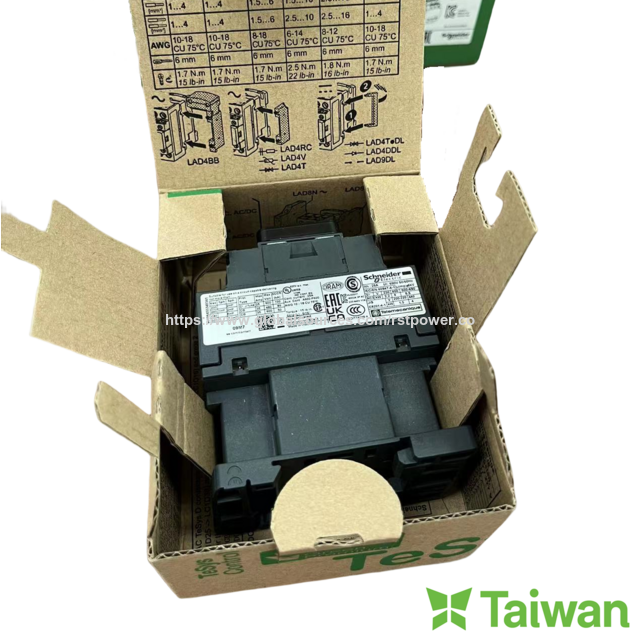

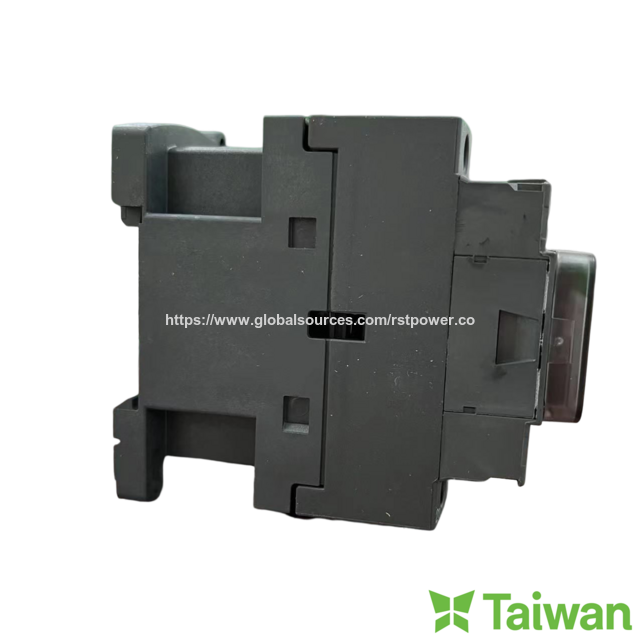

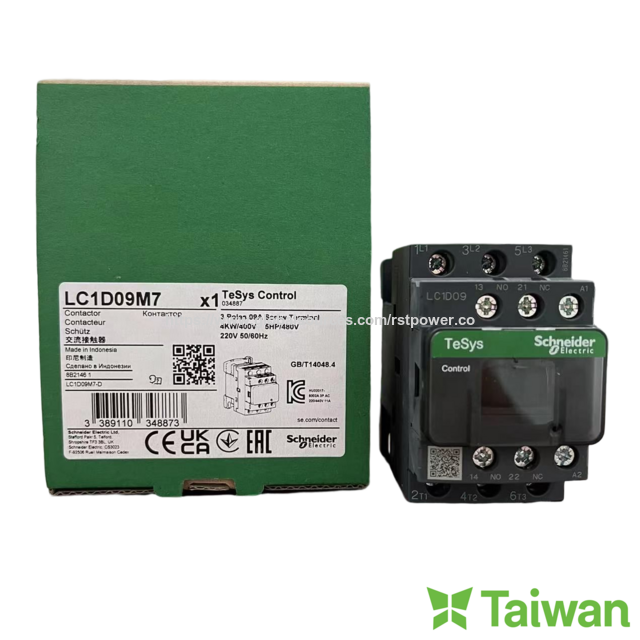

Contacteur Magnétique AC Schneider Série LC1, 9 Ampères, 3 Pôles, 220V, LC1D09M7

US$ 11.8

1–9 Unité
US$ 11

10–49 Unités
US$ 10

≥50 Unités

Attribut du produit

Certification de Produit: CE, CB, ROHS, UL, CSA, MARQUE TUV, CCC, UKCA, LVD, CQC, CEM, ASTA

Type d'électricité: AC

Délai : 3 – 7 Jours

RST ELECTRIC INDUSTRY CO., LTD.

Type d'entreprise: Exportateur, Agent, Distributeur, Vendeur en ligne, Détaillant, Société commerciale, Fabricant

100 à 149

Employés

Brochure sur l’entreprise/le produit

2851.02 KB

Visiter le magasin

Suivre

Informations produit

Schneider ac contacteur magnétique LC1D09M7 9A 220VAC 3P avec un nouveau design!

Description du produit

>> Quelles sont les principales caractéristiques du contacteur magnétique Schneider ac LC1D09M7?

Principal
Gamme	TeSys Deca TeSys
Gamme de produit	TeSys Déca TeSys D
Type de produit ou composant	Contacteur
Nom court de l'appareil	LC1D
Demande de contacteur	Charge résistive Contrôle du moteur
Catégorie d'utilisation	AC-4 AC-3 AC-1 AC-3e
Description des pôles	3P
Puissance moteur kW	2,2 kW à 220...230 V AC 50/60Hz (AC-3) 4 kW à 380...400 V AC 50/60Hz (AC-3) 4 kW à 415...440 V AC 50/60Hz (AC-3) 5,5 kW à 500 V AC 50/60Hz (AC-3) 5,5 kW à 660...690 V AC 50/60Hz (AC-3) 2,2 kW à 400 V AC 50/60Hz (AC-4) 2,2 kW à 220...230 V AC 50/60Hz (AC-3e) 4 kW à 380...400 V AC 50/60Hz (AC-3e) 4 kW à 415...440 V AC 50/60Hz (AC-3e) 5,5 kW à 500 V AC 50/60Hz (AC-3e) 5,5 kW à 660...690 V AC 50/60Hz (AC-3e)
Puissance moteur hp	1 hp à 230/240 V AC 50/60Hz pour moteurs 1 phase 2 hp à 200/208 V AC 50/60Hz pour moteurs 3 phases 2 hp à 230/240 V AC 50/60Hz pour moteurs 3 phases 5 hp à 460/480 V AC 50/60Hz pour moteurs 3 phases 7,5 hp à 575/600 V AC 50/60Hz pour moteurs 3 phases 0,33 hp à 115 V AC 50/60Hz pour moteurs 1 phase
Composition de contact de pôle	3 NON
Compatibilité contact	M2
Housse de protection	Avec
Type de contacts auxiliaires	Type contact miroir 1 NC conforme à IEC 60947-4-1 type lié mécaniquement 1 NO 1 NC se conformer à IEC 60947-5-1
Composition de contact auxiliaire	1 NO 1 NC
[Ui] tension nominale d'isolation	Circuit de puissance: 690 V conforme à IEC 60947-4-1 Circuit de puissance: 600 V certifié CSA Circuit de puissance: 600 V certifié UL Circuit de signalisation: 690 V conforme à IEC 60947-1 Circuit de signalisation: 600 V certifié CSA Circuit de signalisation: 600 V certifié UL
[Uimp] tension nominale de tenue d'impulsion	6 kV conformément à IEC 60947
Catégorie de surtension	III
[Ith] courant thermique d'air libre conventionnel	25 A (à 60 °C) pour le circuit de puissance 10 A (à 60 °C) pour le circuit de signalisation
Irms a évalué faire la capacité	250 A à 440 V pour circuit de puissance se conformer à IEC 60947 140 A pour circuit de signalisation se conformer à IEC 60947-5-1 250 A DC pour circuit de signalisation se conformer à IEC 60947-5-1
Capacité de rupture nominale	250 A à 440 V pour circuit de puissance conformément à IEC 60947
Type de circuit de commande	AC à 50/60Hz
Technologie de bobine	Sans module suppresseur intégré
Limites de tension du circuit de commande	0.3...0.6 Uc (-40…70 °C): sortie AC 50/60Hz 0.8...1.1 Uc (-40…60 °C): AC opérationnel 50Hz 0.85...1.1 Uc (-40…60 °C): AC opérationnel 60Hz 1...1.1 Uc (60…70 °C): opérationnel AC 50/60Hz
Impédance moyenne	2.5 mOhm-Ith 25 A 50Hz pour circuit de puissance
Dissipation de puissance par poteau	1.56 W AC-1 0.2 W AC-3 0.2 W AC-3e
Courant minimum de commutation	5 mA pour le circuit de signalisation
Tension de commutation minimale	17 V pour circuit de signalisation
Temps de non-chevauchement	1,5 ms sur la désexcitation entre le contact NC et NO 1,5 ms sur la mise sous tension entre le contact NC et NO
Taux de fonctionnement maximum	3600 cyc/h 60 °C
Puissance d'inrush en VA	70 VA 60Hz cos phi 0,75 (à 20 °C) 70 VA 50Hz cos phi 0,75 (à 20 °C)
Consommation d'énergie Hold-in en VA	7,5 VA 60Hz cos phi 0,3 (à 20 °C) 7 VA 50Hz cos phi 0,3 (à 20 °C)
Résistance d'isolation	> 10 MOhm pour la signalisation c
Couple de serrage	Circuit de puissance: 1,7 N.m-sur bornes à vis-avec tournevis plat Ø 6mm Circuit de puissance: 1,7 N.m-sur bornes à vis-avec tournevis Philips No 2 Circuit de commande: 1,7 N.m-sur bornes à vis-avec tournevis plat Ø 6mm Circuit de commande: 1,7 N.m-sur bornes à vis-avec tournevis Philips No 2 Circuit de commande: 1,7 N.m-sur bornes à vis-avec tournevis pozidriv No 2 Circuit d'alimentation: 1,7 N.m-sur bornes à vis-avec tournevis pozidriv No 2
Support de montage	PlateRail
Durabilité mécanique	15 Mcycles
Niveau de fiabilité de sécurité	B10d = 20000000 cycles contacteur avec charge mécanique conformément à EN/ISO 13849-1 B10d = 1369863 cycles contacteur avec charge nominale conformément à EN/ISO 13849-1
Altitude de fonctionnement	0...3000 m
Code de compatibilité	LC1D
Certifications du produit	BV LROS (registre d'expédition Lloyds) UL GOST GL DNV CSA RINA CCCUKCA

>> Dans quel état de l'environnement le contacteur magnétique LC1D09M7 de Schneider ac pourrait-il être utilisé?

Environnement
Climatique résister	IEC 60947-1 Annexe Q catégorie D conforme à IACS E10
Température de l'air ambiant pour le stockage	-60…80 °C
Résistance au feu	850 °C se conformer à IEC 60695-2-1
Robustesse mécanique	Vibrations contacteur ouvert: 2 Gn, 5...300Hz Vibrations contacteur fermé: 4 Gn, 5...300Hz Chocs contacteur ouvert: 10 Gn pour 11 msChocs contacteur fermé: 15 Gn pour 11 ms

>> Quelle est la dimension du contacteur magnétique LC1D09M7 à C.A. de Schneider?

Dimension
Hauteur	77mm
Largeur	45mm
Profondeur	86mm
Poids net	0,32 kg

>> Quels produits connexes de Schneider DC contacteur magnétique LC1D09M7 avons-nous?

Produits connexes
Fiche technique du LC1D09B7
Fiche technique de LC1D09BD
Fiche technique de LC1D09BL
Données LC1D09D7
Fiche technique de LC1D09E7
Fiche technique LC1D09ED
Fiche technique du LC1D09F7
Fiche technique de LC1D09FD
Fiche technique de LC1D09GD
Fiche technique LC1D09M7
Fiche technique du LC1D09P7
Fiche technique LC1D09Q7
Fiche technique du LC1D09R7
Fiche technique du LC1D09U7

FAQ

Q1:Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour avoir un contrôle de tout votre produit?

Oui, nous avons des catalogues de produits. Veuillez informer votre marque demandée, modèle, puis nous répondrons par sur la ligne ou l'email à envoyer le catalogue.

Q2:J'ai besoin de votre liste de prix de tous vos produits, avez-vous une liste de prix?

Veuillez informer exactement la marque, la série ou la spécification, puis nous essayerons notre meilleur pour fournir la liste des prix des produits. Parce que nous avons tant d'articles, et le besoin de se concentrer votre demandé. Si vous n'avez pas de modes, nous pouvons également fournir le catalogue pour la référence. Si vous voulez vérifier n'importe quel prix de nos produits, svp contactez-nous. Nous t'enverrons l'offre bientôt!

Q3: Quel type de paiement acceptez-vous?

Nous acceptons T/T, Paypal, Western Union, et etc. Veuillez nous contacter et nos vendeurs répondront votre manière exactement de paiement. Espérons que nous pouvons créer une meilleure relation d'affaires avec vous.

Q4: Je ne peux pas assurer les modèles du produit du catalogue, pouvez-vous choisir des modèles pour moi?

Nous sommes le distributeur Schneider à Taiwan, vous pouvez obtenir notre service à la citation, technique consulter, produits ex-stock, service après-vente et etc. Donc, vous pouvez fournir des spécifications laissez-nous vérifier.

Q5: Comment expédier ma commande? Est-ce sûr?

Pour le petit paquet, nous l'enverrons par exprès, tel que DHL, Fedex, TNT, SME, OCS. SF. C'est un service de porte à porte. Pour les gros paquets, nous les enverrons par avion ou par mer. Nous utiliserons un bon emballage et assurerons la sécurité des marchandises.

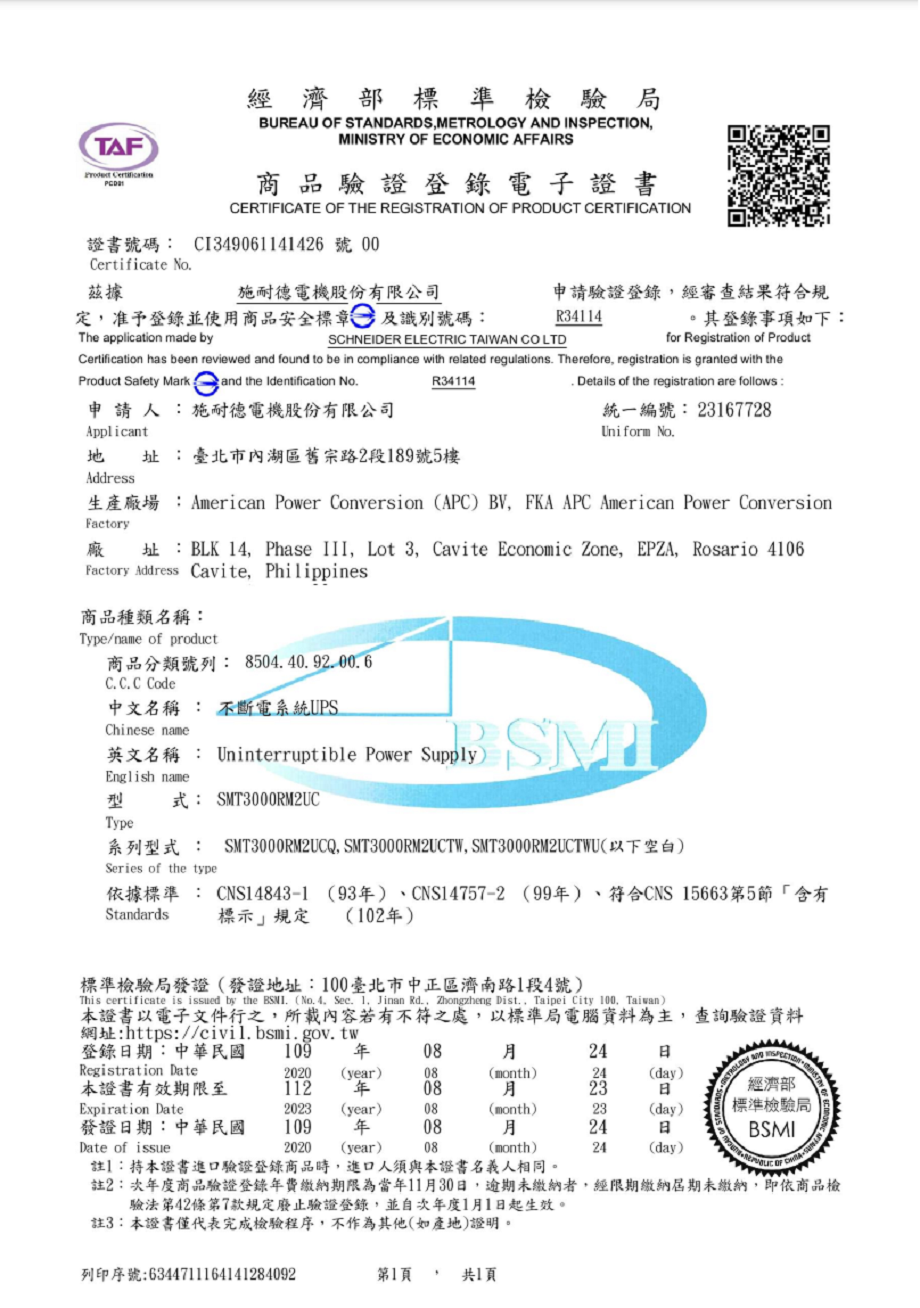

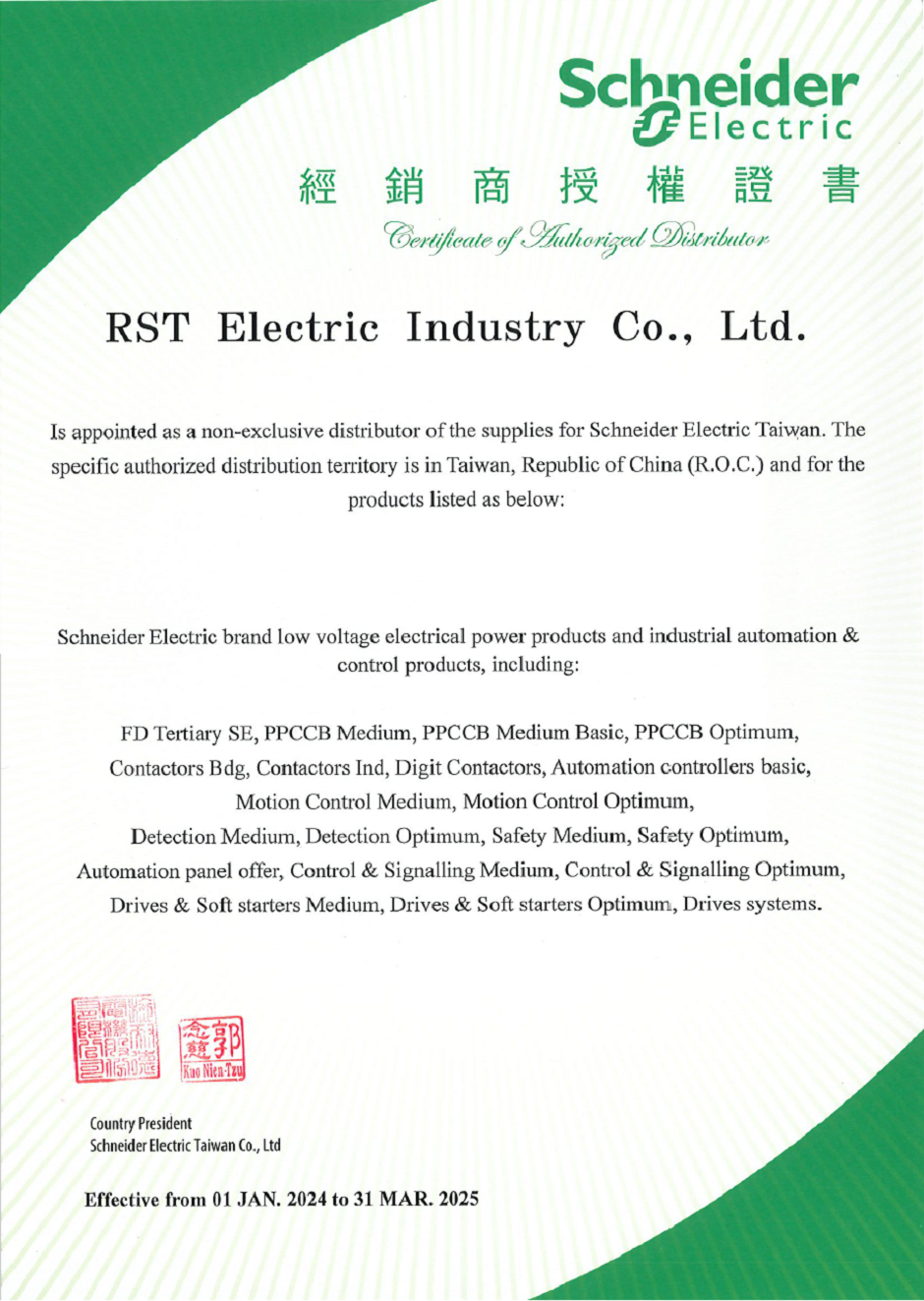

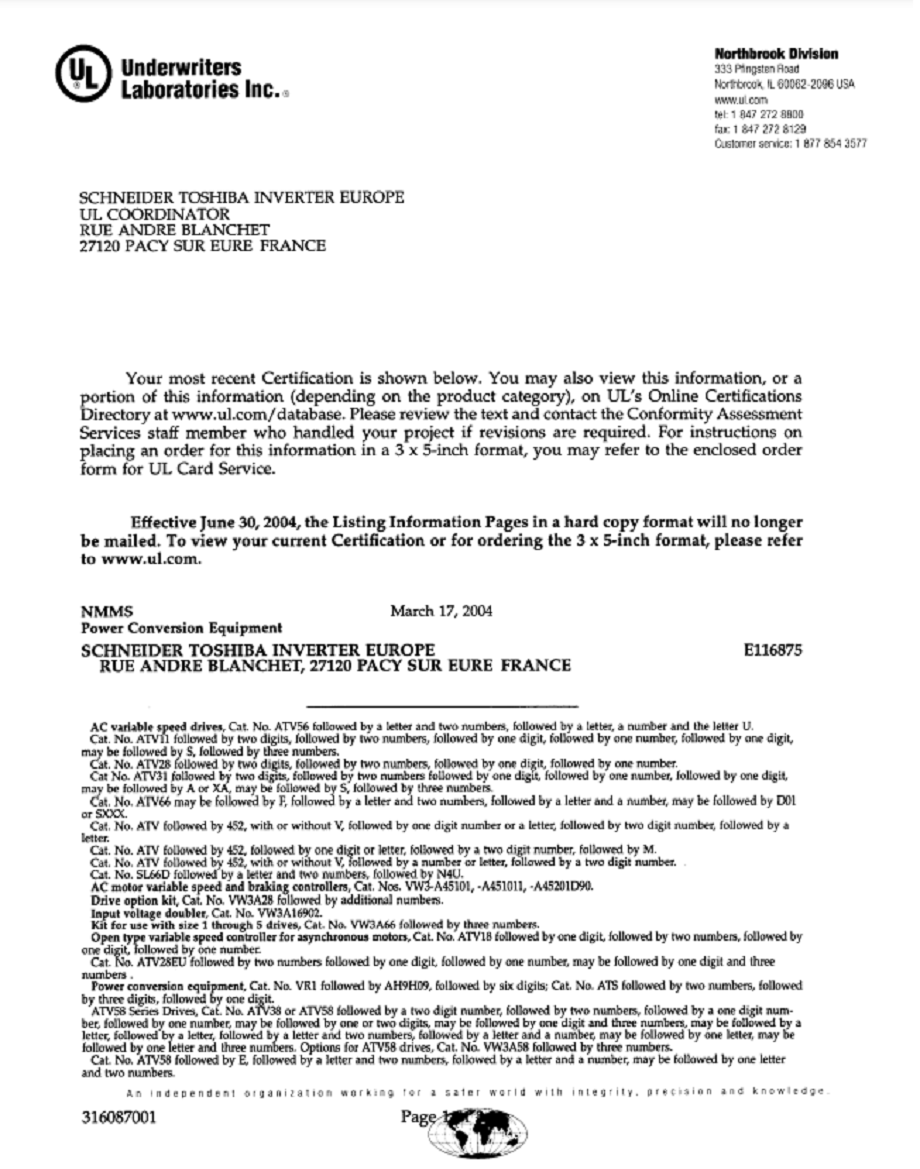

Certifications
