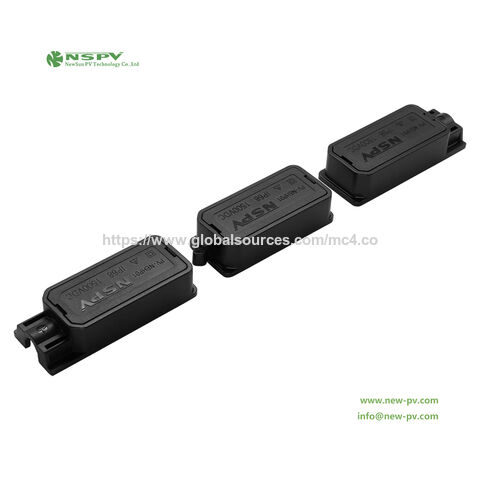

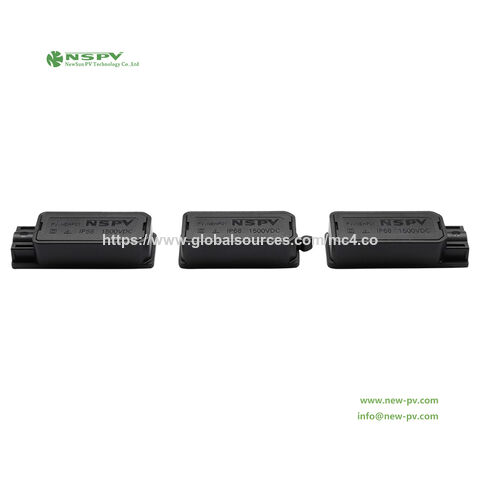

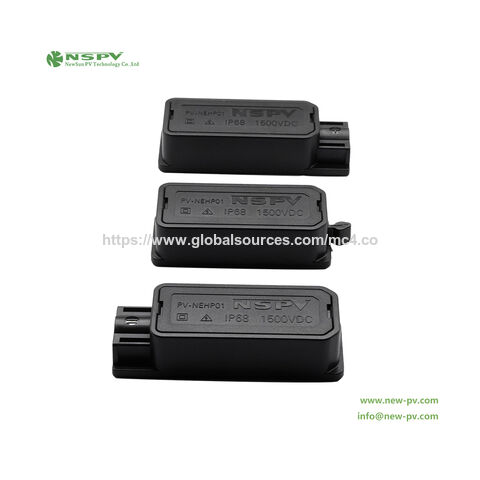

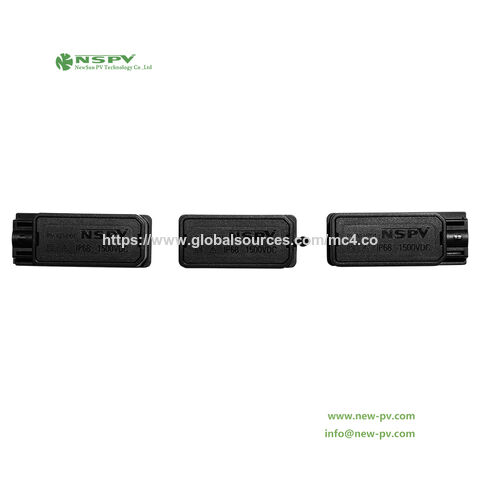

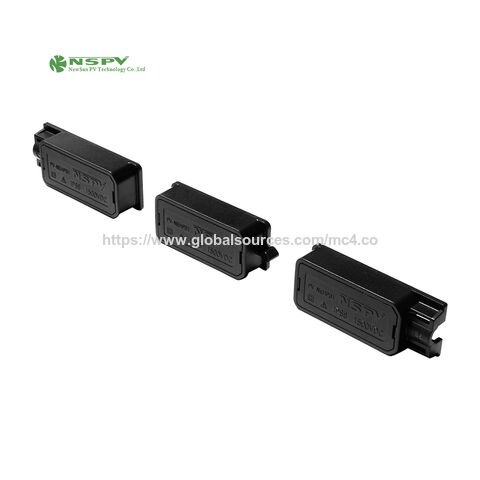

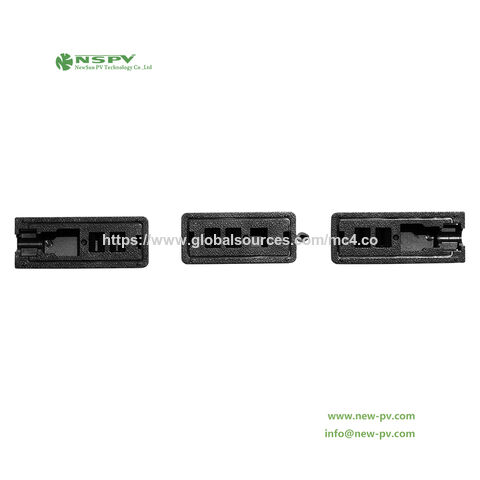

Boîte de jonction solaire PPE/PA pour connexions de panneaux solaires
US$ 5.35
500–2999 Pièces
US$ 4.98
3000–5999 Pièces
US$ 4.2
6000–9999 Pièces
US$ 3.6
≥10000 Pièces
Attribut du produit
Fonctionnalité:
Étanche
Matériel:
Plastique, PPE/PA
Étanche:
Installation facile
Délai : 10 – 15 Jours
Type d'entreprise: , Exportateur, Fabricant, Vendeur en ligne
High
Taux de réponse
24–48 h
Délai de réponse
60 à 79
Employés
Brochure sur l’entreprise/le produit
8575.83 KB
Visiter le magasin
Suivre
Certificats produit
TUV
From 2024/01/12 To 2029/01/11
Informations produit
Boîte de jonction en gros de panneau solaire IP68 pour le câblage de modules solaires avec les connecteurs solaires

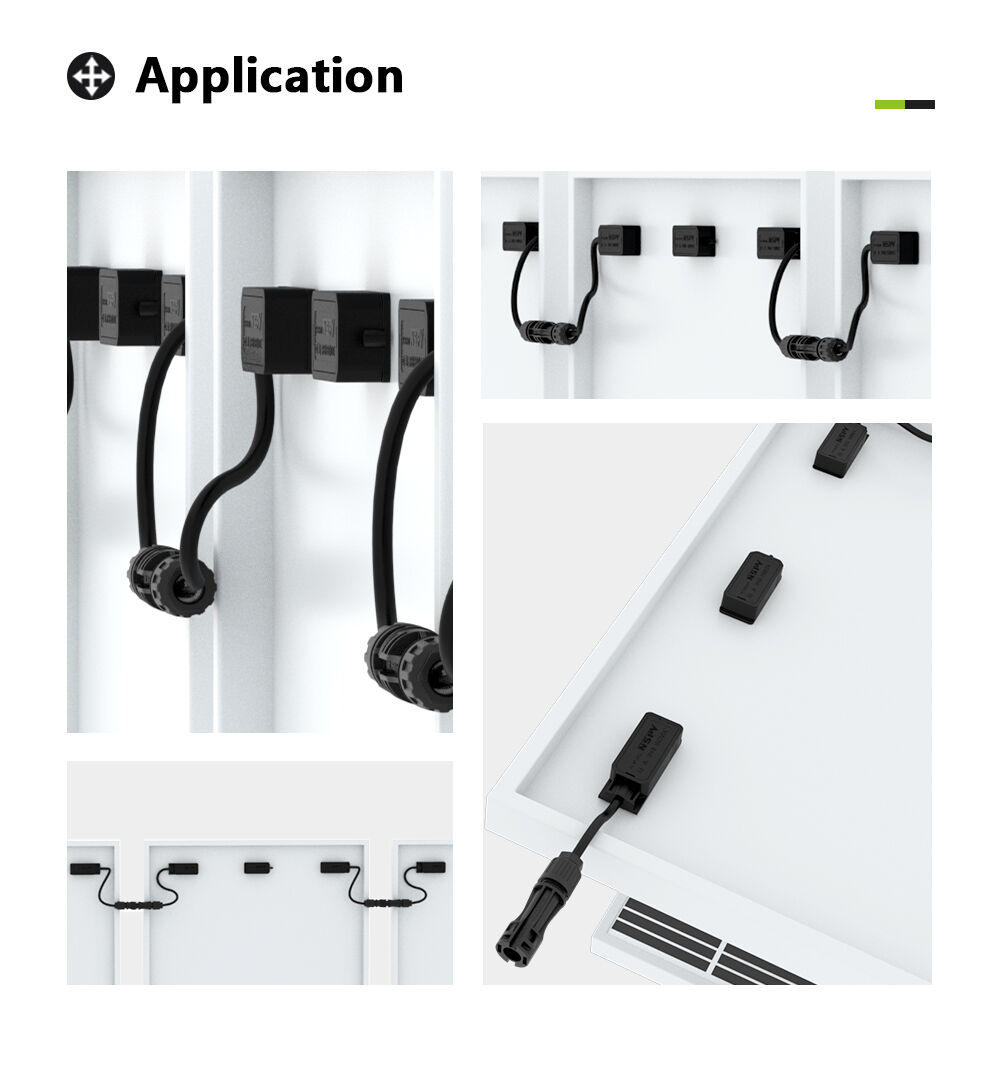

La boîte de jonction de panneau solaire photovoltaïque est un dispositif de connexion entre le réseau de cellules solaires composé de modules de cellules solaires et le dispositif de contrôle de la charge solaire. Sa fonction principale est de connecter et de protéger les modules solaires photovoltaïques, de connecter l'électricité générée par les cellules solaires avec des lignes externes et de conduire le courant généré par les modules photovoltaïques. La boîte de jonction est liée à la plaque arrière du composant par le biais de silicone, et les fils sortants à l'intérieur du composant sont connectés ensemble par le câblage interne à l'intérieur de la boîte de jonction. Le câblage interne est connecté aux câbles externes, rendant le composant conducteur aux câbles externes. C'est une conception globale interdisciplinaire qui combine la conception électrique, la conception mécanique et la science des matériaux.
Boîte de jonction BIPV

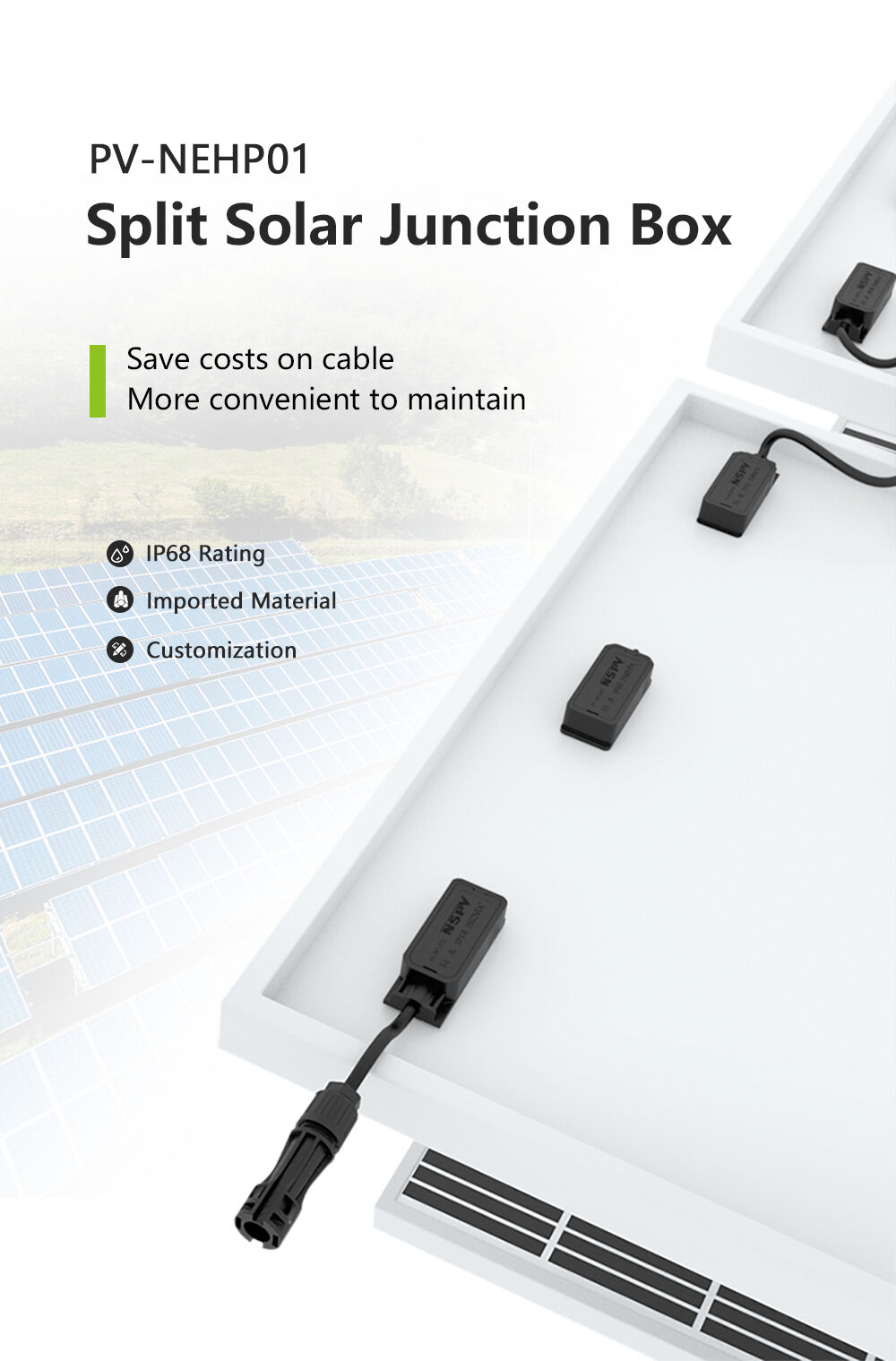

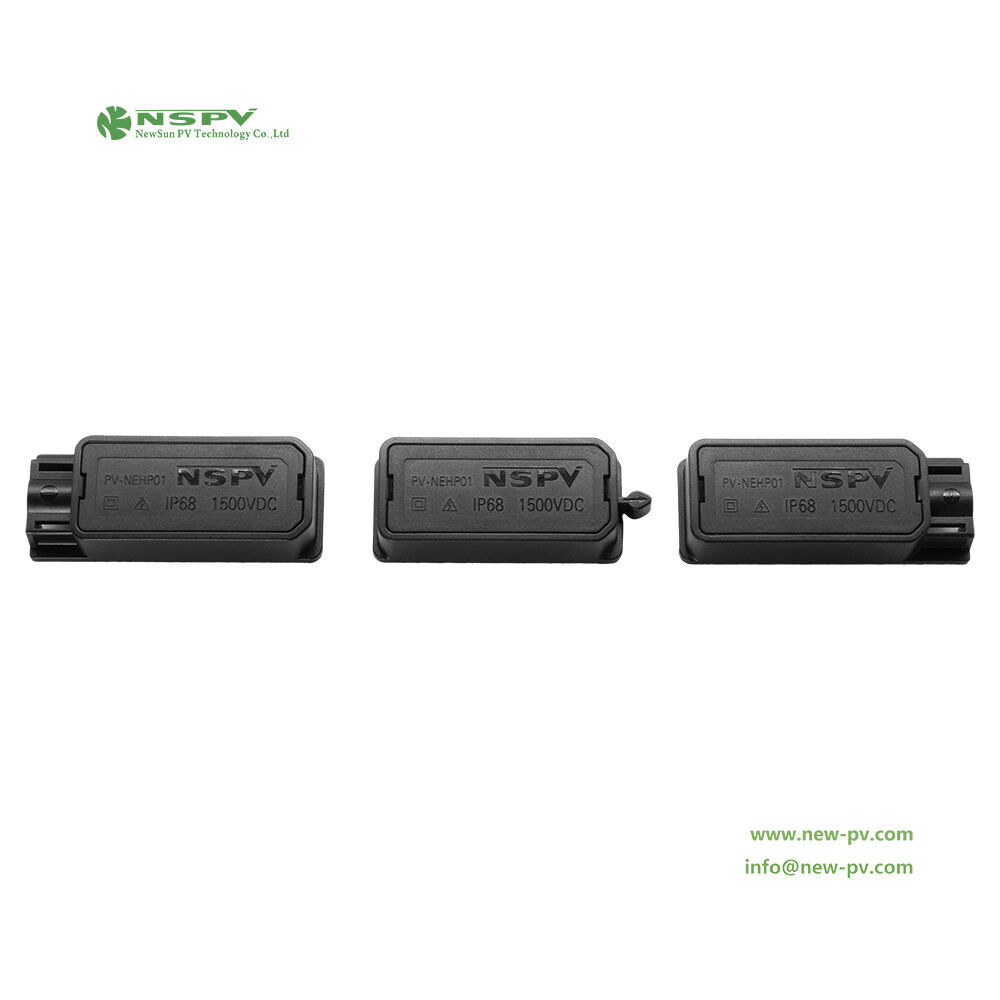

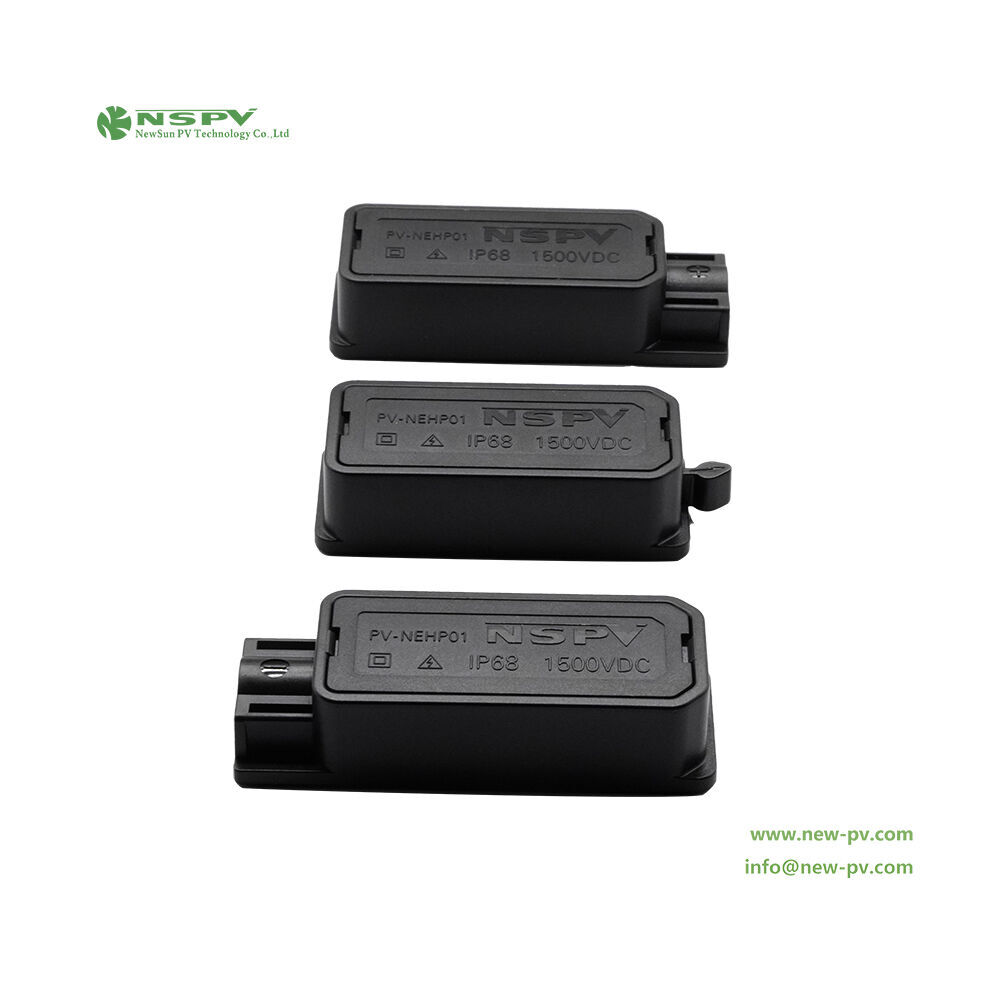

Boîte de jonction solaire
Boîte de jonction solaire
| Paramètres | |||
| Matériau de la boîte | PPE/PA | Classe de flamme | UL94-V0 |
| Courant nominal | 22A (avec la diode 30A) 35A (avec diode 50A) | Plage de température ambiante | -40 ℃… 85 ℃(IEC) |
| Tension évaluée | TUV/CE certifié | Sections transversales de câble appropriées | 4mm2 (12AWG) |
| Tension d'essai | 8kV(50Hz,Imin) | Numéro de diode | Chaque 1PC |
| Résistance de contact typique | ≤ 0.25mΩ | Température limite supérieure | 110 ℃(IEC) |
| Matériel de contact | Cuivre, Étain plaqué | Gamme de la glande de câble (mm) | O.D.:6.0 |
| Degré de protection | IP68 (dans le rempotage) | Rubans taille (mm) | Max.8(W)* 0.2-0.5(T) |
| Degré de sécurité | II | Connexion de rubans de bus | Soudure |
Technical Specification
298.72kb
Informations d’expédition
- Port FOB: Shenzhen
- Délai : 10–15 Jours
- Poids par unité: 8.0 Grammes
- Dimensions par unité : 7.0 x 1.0 x 1.0 Centimètres
- Code HTS américain: 8536.90.90 00
- Unités par carton d'exportation: 200.0
- Dimensions du carton d'exportation: 35.0 x 20.0 x 20.0 Centimètres
- Poids du carton d'exportation: 185.0 Grammes
