(EMFD) Détecteur de défauts électromagnétiques pour l'inspection des tubages et des tubes, connecteur rapide à 13 broches, boîtier multicouche.

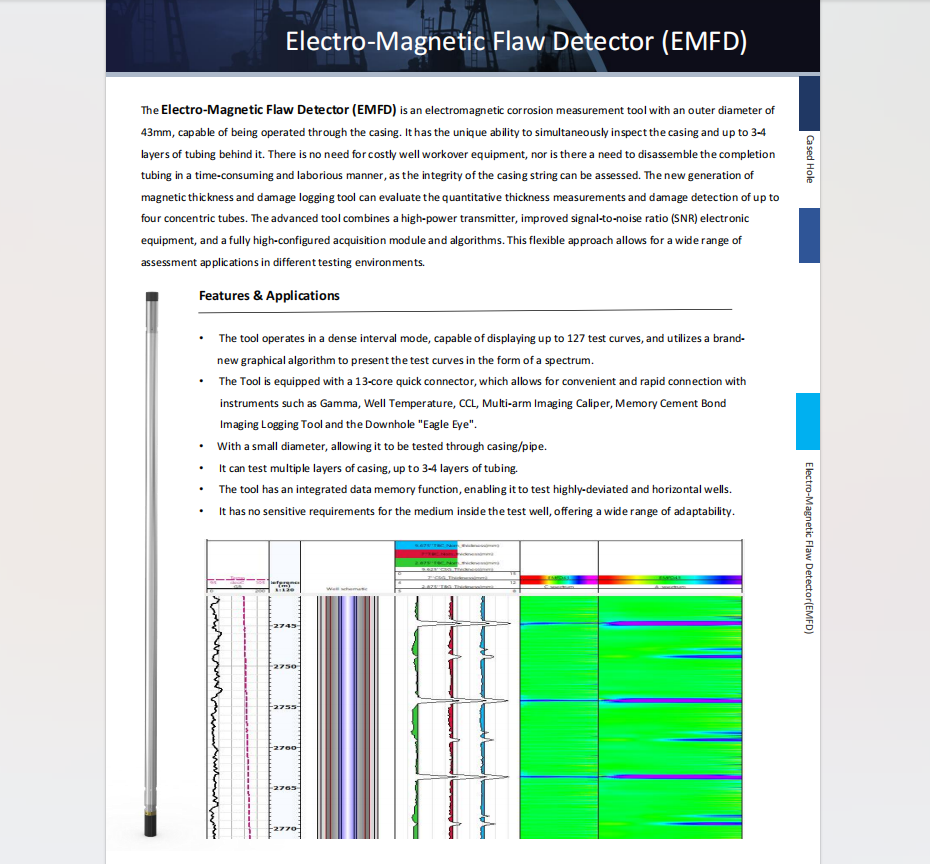

• Détecteur de défauts électromagnétiques (EMFD)Est un outil de mesure de corrosion électromagnétique avec un diamètre extérieur de

43mm, pouvant être actionné à travers le boîtier. Il a la capacité unique d'inspecter simultanément l'enveloppe et jusqu'à 3-4

Couches de tubes derrière elle. Il n'y a aucun besoin d'équipement bien coûteux de workover, ni de démonter l'achèvement

La tuyauterie d'une manière longue et laborieuse, car l'intégrité de la colonne de tubage peut être évaluée. La nouvelle génération de

L'épaisseur magnétique et l'outil de notation de dommages peuvent évaluer les mesures quantitatives d'épaisseur et la détection de dommages de jusqu'à

Quatre tubes concentriques. L'outil avancé combine un émetteur de haute puissance, un rapport signal/bruit amélioré (SNR) électronique

Et un module et des algorithmes entièrement haut-configurés d'acquisition. Cette approche flexible permet un large éventail de

Applications d'évaluation dans différents environnements d'essai.

Caractéristiques et applications

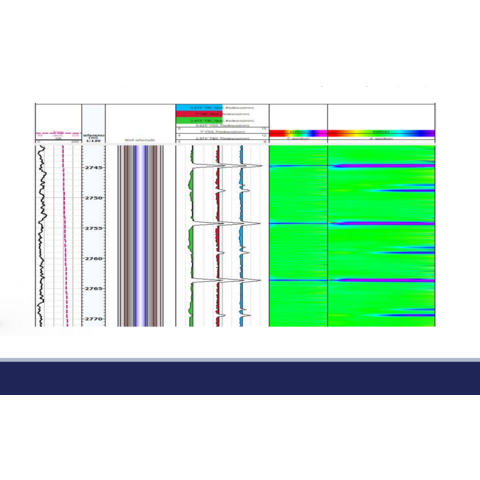

1. L'outil fonctionne dans un mode d'intervalle dense, capable d'afficher jusqu'à 127 courbes de test, et utilise un tout nouvel algorithme graphique pour présenter les courbes de test sous forme de spectre.
2. L'outil est équipé d'un connecteur rapide de 13 noyaux, qui permet une connexion pratique et rapide avec des instruments tels que Gamma, Well Temperature, CCL, Multi-bras Imaging Caliper, Memory Cement Bond Imaging Outil de journalisation et le Downhole "Eagle Eye".
3. Avec un petit diamètre, ce qui lui permet d'être testé à travers le boîtier/tuyau.
4. Il peut tester plusieurs couches de boîtier, jusqu'à 3-4 couches de tubes.
5. L'outil a une fonction intégrée de mémoire de données, lui permettant de vérifier les puits haut-déviés et horizontaux.
6. •Il n'a aucune conditions sensibles pour le milieu à l'intérieur du puits d'essai, offrant un large

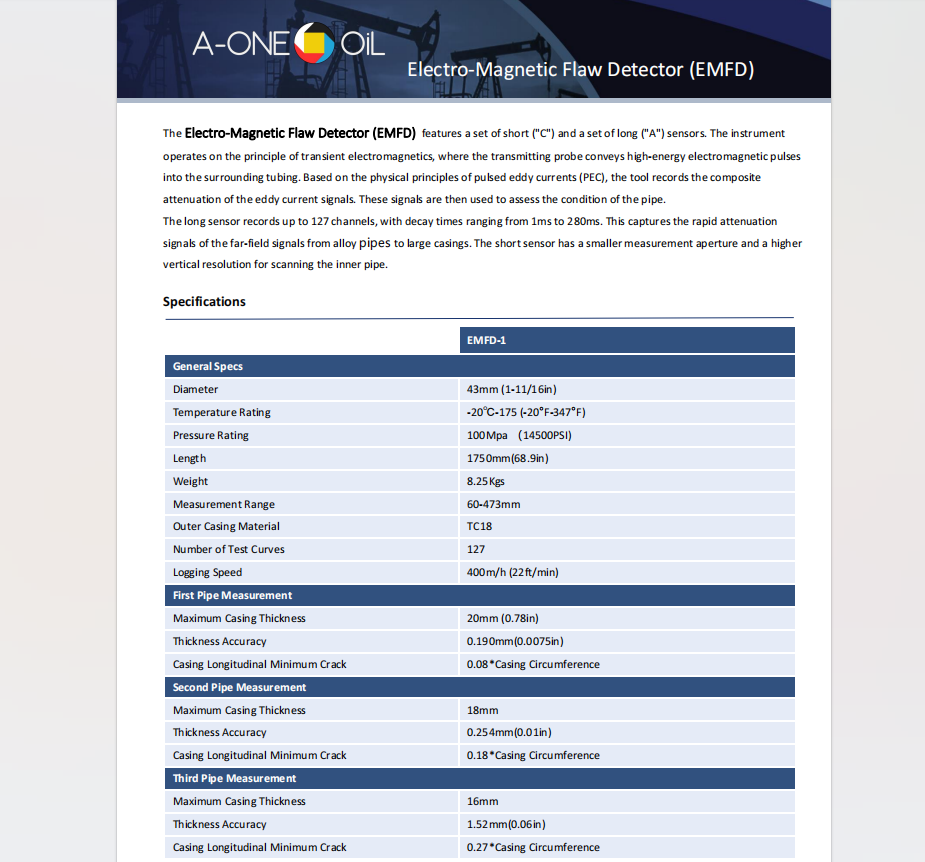

Détecteur de défauts électromagnétiques (EMFD)Comprend un ensemble de capteurs courts ("C") et un ensemble de capteurs longs ("A"). L'instrument

Fonctionne sur le principe de l'électromagnétisme transitoire, où la sonde de transmission transmet des impulsions électromagnétiques de haute énergie

Dans la tubulure environnante. Basé sur les principes physiques des courants de Foucault pulsés (PEC), l'outil enregistre le composite

Atténuation des signaux de courant de Foucault. Ces signaux sont ensuite utilisés pour évaluer l'état du tuyau.

Le long capteur enregistre jusqu'à 127 canaux, avec des temps de décroissance allant de 1ms à 280ms. Cela capture l'atténuation rapide

signals of the far-field signals from alloy pipes to large casings. The short sensor has a smaller measurement aperture and a higher

Résolution verticale pour le balayage du tuyau intérieur.
